تجهیزات شبکه:پچ پنل چیست؟

مقدمه:

در هر شبکه کامپیوتری ,کابل ها نقش حیاتی درانتقال داده ها  و برقراری ارتباط بین دستگاه ها ایفا میکنند . اما زمانی که تعداد کابل ها زیاد میشود ,مدیریت و سازماندهی انها به یک چالش جدی تبدیل خواهد شد .  بدون داشتن ساختار مناسبی برای مرتب سازی کابل ها ,شبکه با مشکلاتی مثل در هم ریختگی ,سختی در عیب یابی و افزایش خرابی مواجه میشود.

در این مقاله به معرفی پچ پنل ,ساختار و انواع آن   می پردازیم تا با شناخت بهتر این محصول ,بتوانید شبکه خود را بهینه تر مدیریت کنید.

پچ پنل شبکه چیست؟

پچ پنل شبکه , دستگاهی است که کابل های شبکه را به صورت منظم و سازماندهی شده به تجهیزات شبکه متصل میکند. این وسیله معمولا در رک های شبکه نصب میشودو به عنوان نقطه مرکزی برای اتصال کابل های شبکه در ساختمان ها ,مراکز داده ,دفاتر اداری و هر جایی که شبکه گسترده ای وجود دارد ,به کار خواهد رفت.

به جای اینکه کابل ها مستقیما به روتر و یا سوئیچ وصل شوند و باعث ایجاد بی نظمی  و در هم ریختگی شوند, پچ پنل به عنوان واسطی عمل میکند که کابل ها به آن وصل شده و سپس از طریق کابل های کوتاه(پچ کورد ها) به تجهیزات متصل میشوند. این ساختار باعث میشود تغییرات و تعمیرات در شبکه بسیار آسان تر و سریع تر انجام شود.

ساختار و عملکرد پچ پنل

ساختار ظاهری

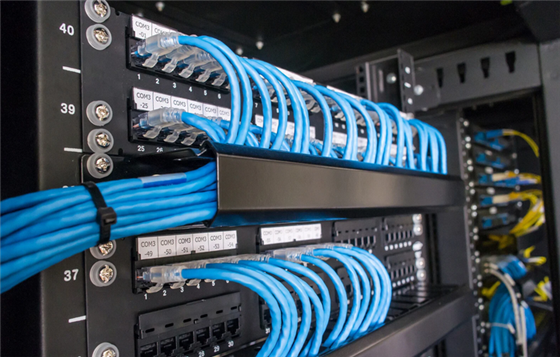

پچ پنل معمولا یک قاب فلزی مستطیلی شکل با ابعاد استاندارد 19اینچ است که در رک شبکه نصب میشود. در جلوی این پنل ,مجموعه ای از پورت ها (معمولا RJ_45)قرار دارند که تعداد آنها بسته به مدل,معمولا 24یا 48 پورت است. پشت پنل کابل های شبکه به این پورت ها متصل میشوند.

پچ پنل نقش یک مرکز توزیع و مدیریت کابل ها را در شبکه های ساختار یافته ایفا میکند. کابل های ورودی از نقاط مختلف ساختمان به پشت پچ پنل پانچ شده و به صورت منظم دسته بندی میشوند . این کار نظم و سازماندهی کابل ها را فراهم کرده و از درهم ریختگی و گره خوردن انها جلوگیری میکند.

در جلوی این پنل,کابل های پچ کورد به پورت های سوئیچ ,روتر یا تجهیزات دیگر متصل میشوند. این ساختار امکان جابه جایی یا تعویض سریع تجهیزات بدون نیاز به دستکاری کابل کشی اصلی را میدهد. بدین ترتیب ,تغییرات شبکه با حداقل اختلال و در کوتاه ترین زمان انجام می پذیرد.

پچ پنل علاوه بر مدیریت کابل ها ,فرآیند عیب یابی شبکه را تسهیل میکند. تکنسین ها میتوانند به راحتی هر اتصال را بررسی کنند و مشکلات احتمالی را سریع تر شناسایی  و رفع کنند,بدون انکه نیازی به باز کردن کابل کشی های داخلی باشد.

1.انواع پچ پنل

پچ پنل کابل مسی(stpوutp): پر کاربرد ترین نوع پچ پنل,مناسب برای شبکه های اترنت استاندارد است. مدل stp با شیلد محافظتی برای جلوگیری از نویز الکترو مغناطیسی در محیط های صنعتی و پر نویز استفاده میشود.

پچ پنل فیبر نوری: مناسب برای انتقال داده با سرعت بسیار بالا و مسافت های طولانی که در دیتاسنتر ها و شبکه های بزرگ کاربرد دارد.

پچ پنل تلفنی: برای مدیریت خطوط تلفن و سیستمهای تلفنی داخلی استفاده میشود ومعمولا دارای پورت های rj11یا rj12 است.

پچ پنل ثابت و ماژولار: پنل های ثابت دارای پورت های از پیش نصب شده و غیر قابل تغییر هستند.

پنل های ماژولار  امکان اضافه کردن و تعویض ماژول های مختلف را فراهم میکنند که باعث انعطاف پذیری بیشتر میشوند.

پچ پنل های high _Density: این مدل ها دارای تعداد پورت بالا در فضای محدود هستند و به ویژه برای دیتا سنتر ها مناسب میباشند.

پچ پنل های punch _down وfeed_through:نوع feed_throu کابل ها را به صورت مستقیم از پشت عبور میدهد و نصب سریع تری دارد,اما نوع punch _down نیاز به پانچ کردن کابل ها روی ترمینال دارد که باعث اتصال پپایدار تر  و با کیفیت تر میشود.

جمع بندی

پچ پنل به عنوان یکی از عناصر کلیدی در ساختار شبکه های مدرن, نقش بی بدیلی در سازماندهی ,مدیریت و بهبود عملکرد کابل ها شبکه ایفا میکند. با فراهم کردن محیطی منظم و متمرکز برا ی اتصال کاب ل ها ,پچ پنل نه تنها به تسه یل عملیات نصب ,نگهداری و عیب یابی کمک میکند,بلکه با حفظ کیفیت سیگنال و افزایش دوام کابل ها ,پایداری و   کارایی شبکه را به طور قابل توجهی ارتقا میبخشد. استفاده هوشمندانه از پچ  پنل ها ,ضمن کاهش هزینه های نگهداری و توسعه , امکان انعطاف پذیری  در تغییرات  و گسترش شبکه را به سادگی فراهم می اورد.
